Канальный средненапорный

Подходит для воздуховодов разной длины
Мощность охлаждения: 1.5 ... 16 кВт
Мощность обогрева: 1.7 ... 18 кВт

Хотите купить или у вас есть вопросы?
Канальный средненапорный


Ключевые особенности:

  • Встроенный излучатель УФ-лучей (опционально) модуль обеспечивает эффективную стерилизацию воздуха как на поверхности теплообменника устройства, так и воздуха который проходит через него.
  • Работа этого модуля была подтверждена независимой лабораторией Texcell

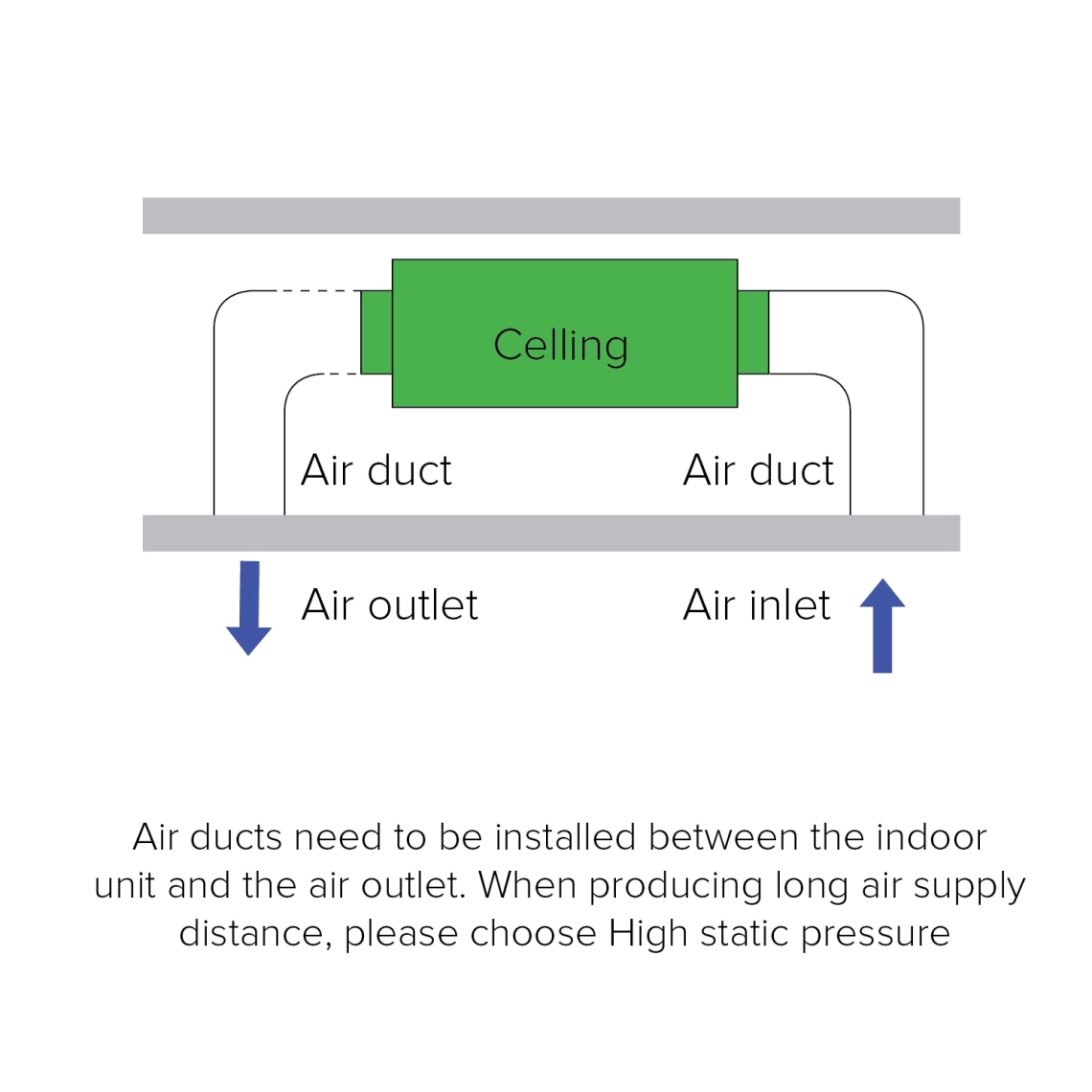

MyCond средний ESP схема подключения воздуховодов

Cтатическое давление опционально, отвечает различным потребностям

В соответствии с требованиями пользователя статическое давление можно регулировать с помощью проводного контроллера вместо традиционного способа замены красных и белых клемм. Максимальное статическое давление всей серии может достигать 100 Па.



Cоединение с воздуховодом больше места для совместного использования

Блок может соединять несколько комнат через воздуховод и может быть гибко расположен в соответствии с различными типами домов, одним кондиционером, совместным использованием нескольких комнат.

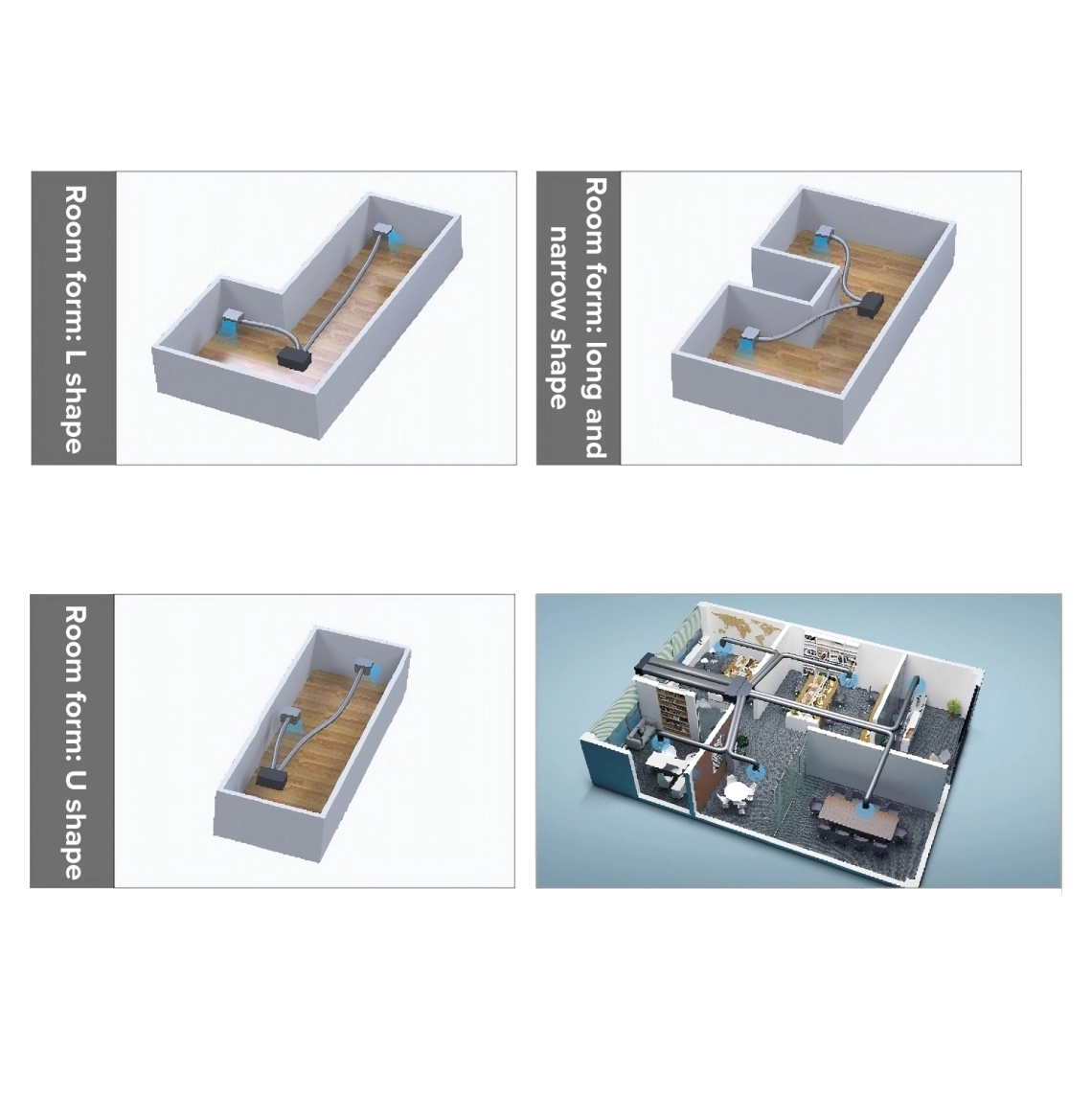

MyCond середній ESP рішення для приміщень складної форми

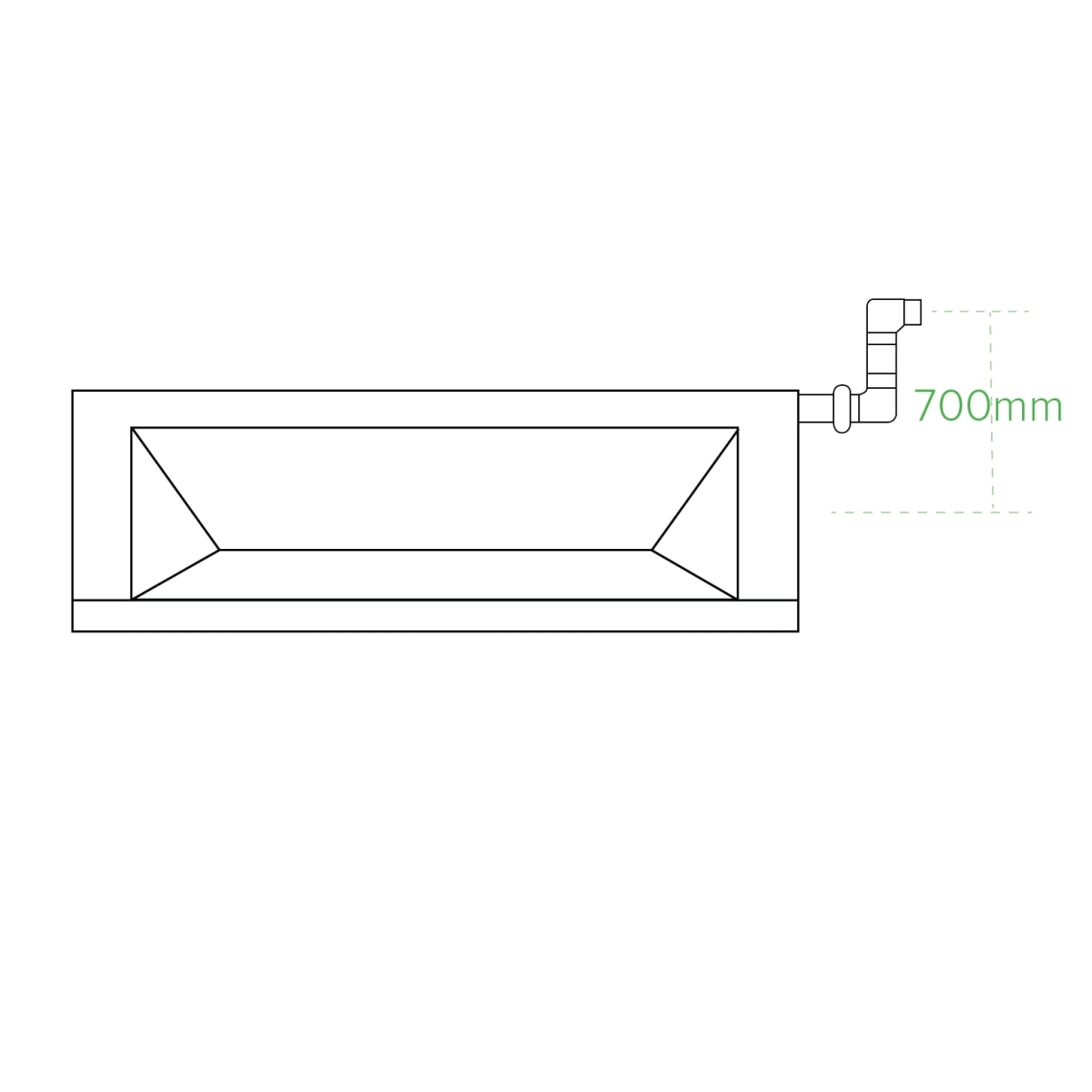

MyCond средний ESP дренажный насос подъём до 700 мм

Дренажный насос с высоким подъемом

Стандартный насос для подъема конденсата, стандартный напор 700 мм и встроенный поплавковый выключатель, удобный для взаимодействия с реальной ситуацией на объекте, кондиционирование воздуха с отводом конденсата.



Установлен асинхронный двигатель вентилятора

Позволяет точно регулировать расход воздуха с помощью подключаемого контроллера.

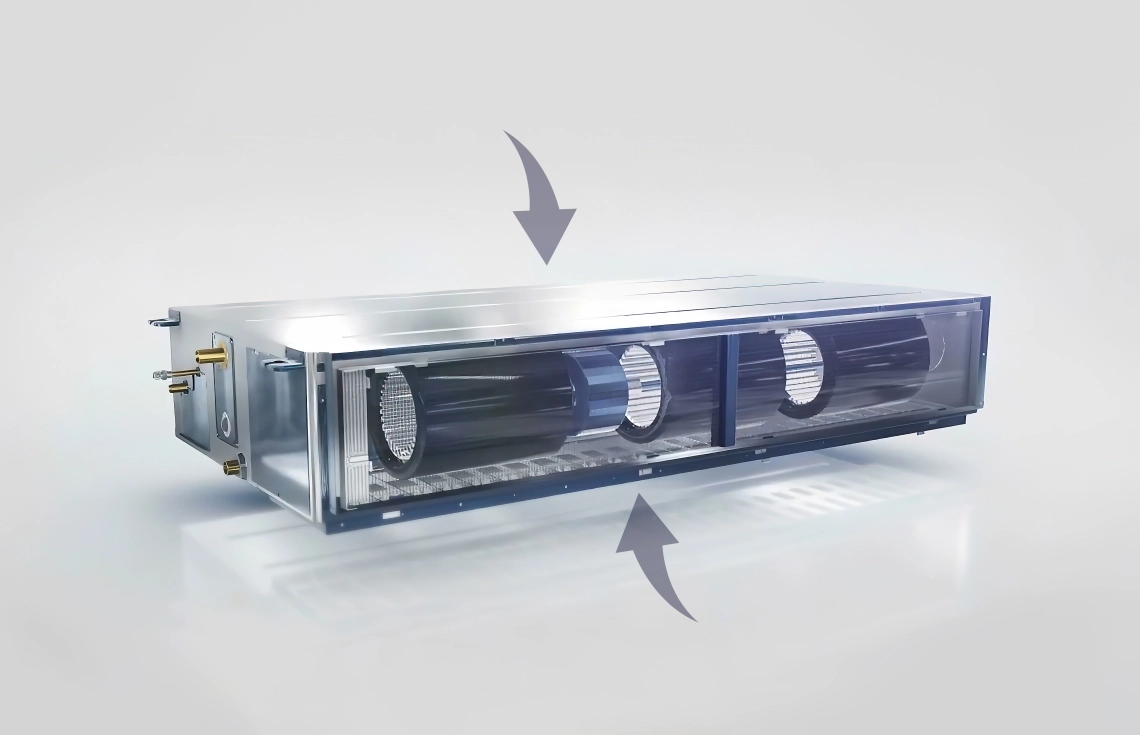

MyCond средний ESP компактная конструкция с двойным вентилятором

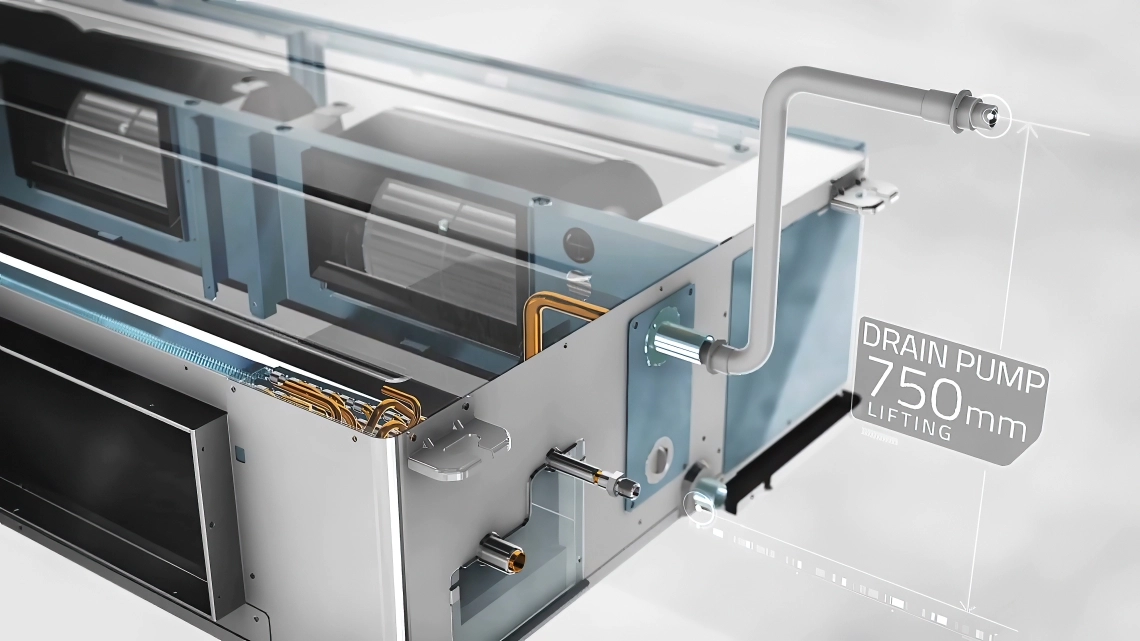

MyCond середний ESP дренажный насос подъём до 750 мм

Встроенный дренажный насос

Блоки оснащены встроенным дренажным насосом высокой грузоподъемности - до 750 мм.



Большая гибкость

Вывод дренажа с двух сторон.

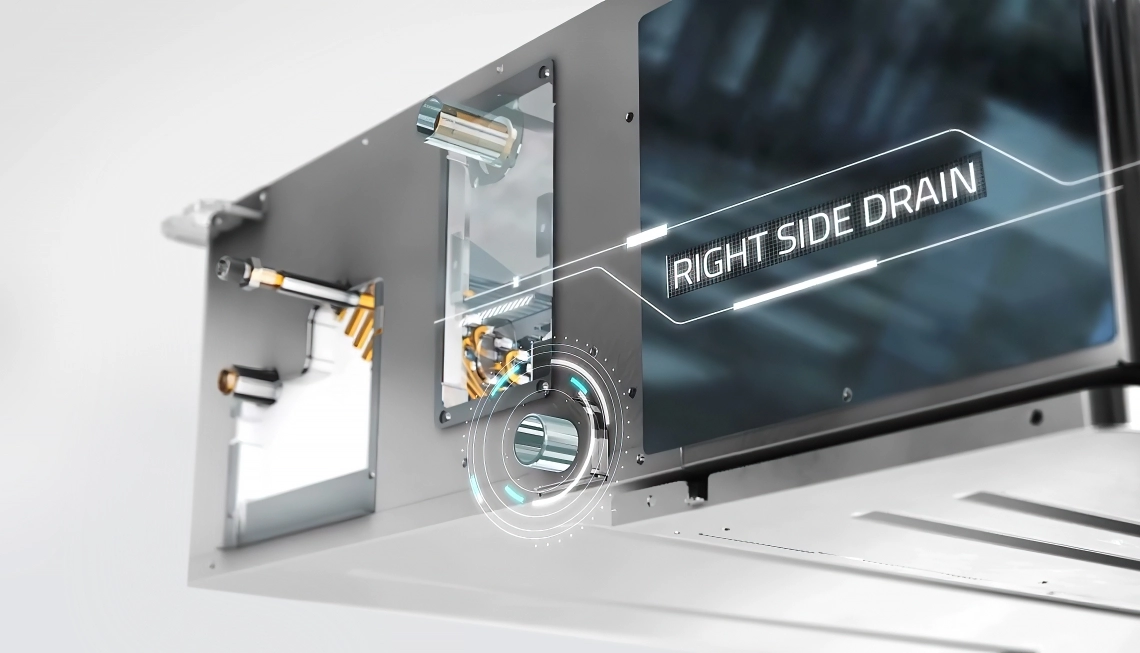

MyCond средний ESP дренаж с правой стороны

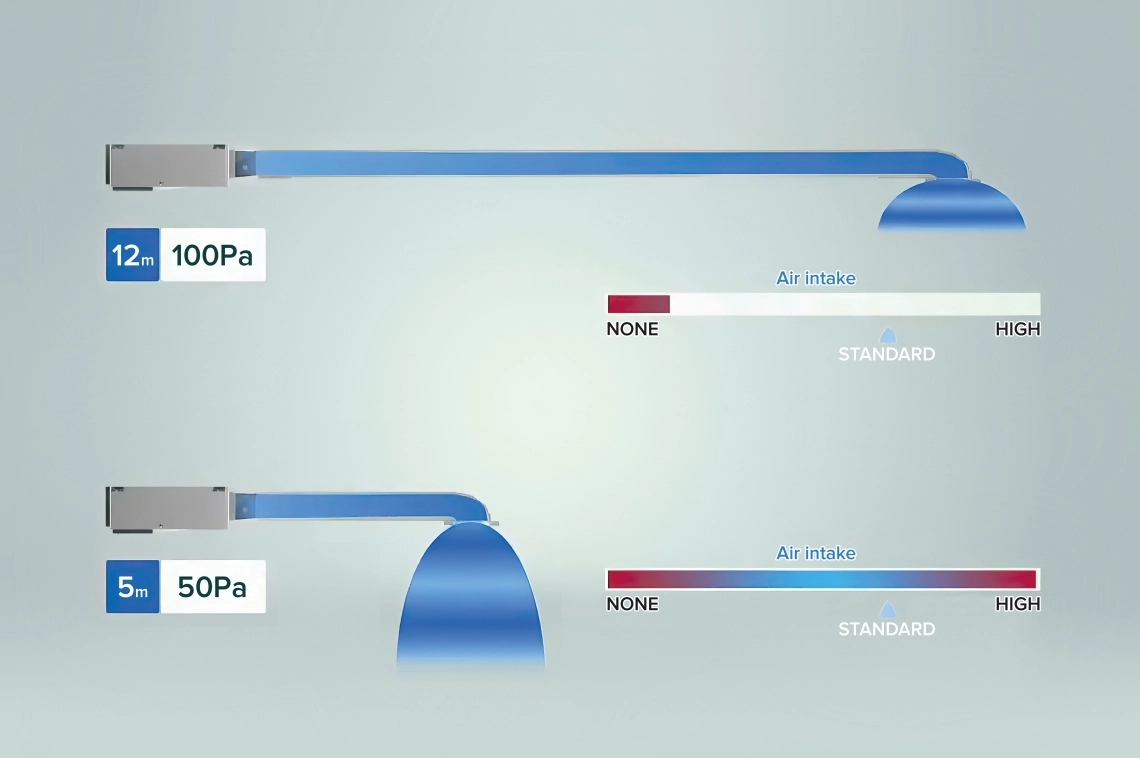

MyCond средний ESP оптимальный воздушный поток при 50–120 Па

Конфигурация давления

Позволяет свободно конфигурировать систему воздуховодов, обеспечивают гибкость управления для удовлетворения различных потребностей.



Технические
характеристики
Единицы
измерения
MIDJ-
05X1EV2AA
MIDJ-
07X1EV2AA
MIDJ-
09X1EV2AA
MIDJ-
12X1EV2AA
MIDJ-
16X1EV2AA
MIDJ-
18X1EV2AA
MIDJ-
24X1EV2AA
MIDJ-
28X1EV2AA
MIDJ-
30X1EV1AA
MIDJ-
38X1EV1AA
MIDJ-
48X1EV1AA
MIDJ-
54X1EV1AA
Мощность
Охлаждение кВт 1,50 2,20 2,80 3,60 4,50 5,60 7,10 8,00 9,00 11,20 14,00 16,00
Нагрев кВт 1,70 2,50 3,20 4,00 5,00 6,30 8,00 9,00 10,00 13,00 16,30 18,00
Электрические параметры
Мощность Ф/В/Гц 1/220~230/50/60
Вентиляция
Расход воздуха
(М/В/Л)
м3 515/
440/390
545/
470/390
545/
470/390
570/
495/420
700/
625/550
915/
765/640
1275/
1050/875
1275/
1050/875
1450/
1200/1000
2000/
1700/1400
2150/
1700/1400
2350/
1950/1600
Звуковое давление
(М/В/Л)
дБ(A) 29/27/25  30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Звуковая мощность
(М/В/Л)
дБ(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Установка - Размеры
Размеры нетто
(ШхДхГ)
мм 700x700x248 1100x700x248 1500x700x248
Блок в упаковке размеры
(ШхДхГ)
мм 932x835x280 1332x835x280 1698x857x305
Вес нетто/брутто кг 27,0/
32,0
27,0/
32,0
27,0/
32,0
27,0/
32,0
28,5/
33,5
36,8/
43,4
36,8/
43,4
36,8/
43,4
39,4/
45,4
48,3/
56,5
51,3/
59,5
51,3/
59,5
Ø Жидкостная труба мм (дюйм) 6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
Ø Газовая труба мм (дюйм) 9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
Статическое
давление
(Стандарт/Макс)
Па 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/1

Данные носят исключительно ориентировочный характер, поскольку они могут отличаться. Пожалуйста, перед покупкой изделий уточняйте точность данных у поставщика.

Габаритные размеры

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

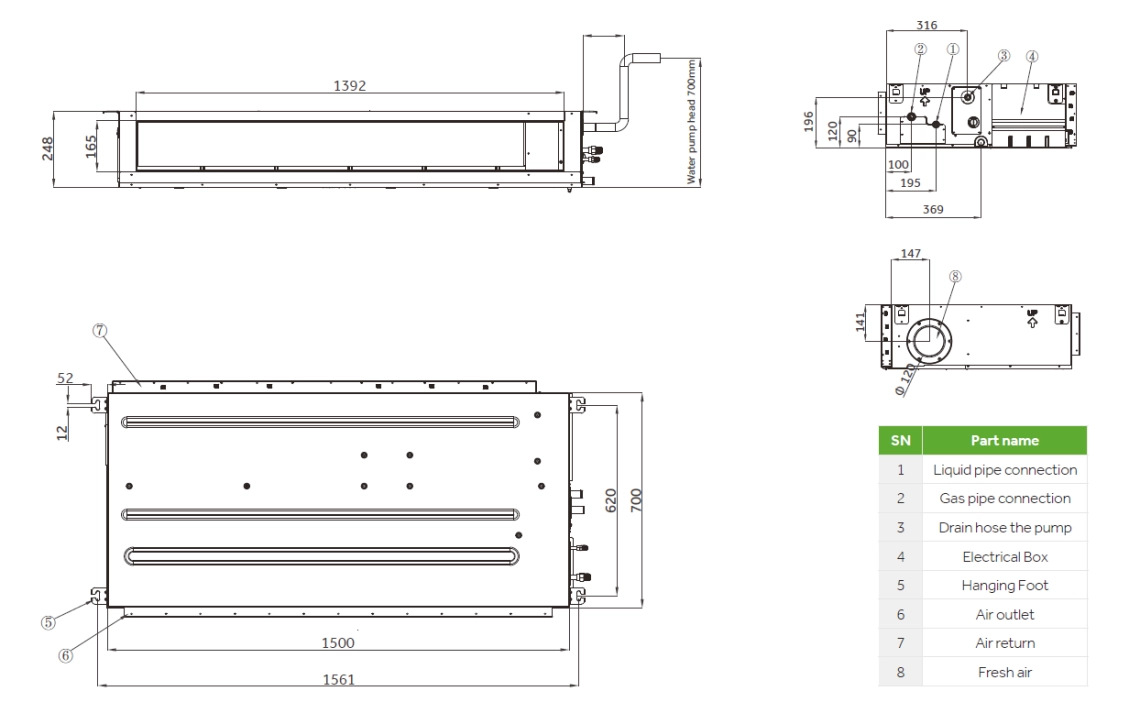

MyCond канальный блок средний ESP габаритные размеры – 1

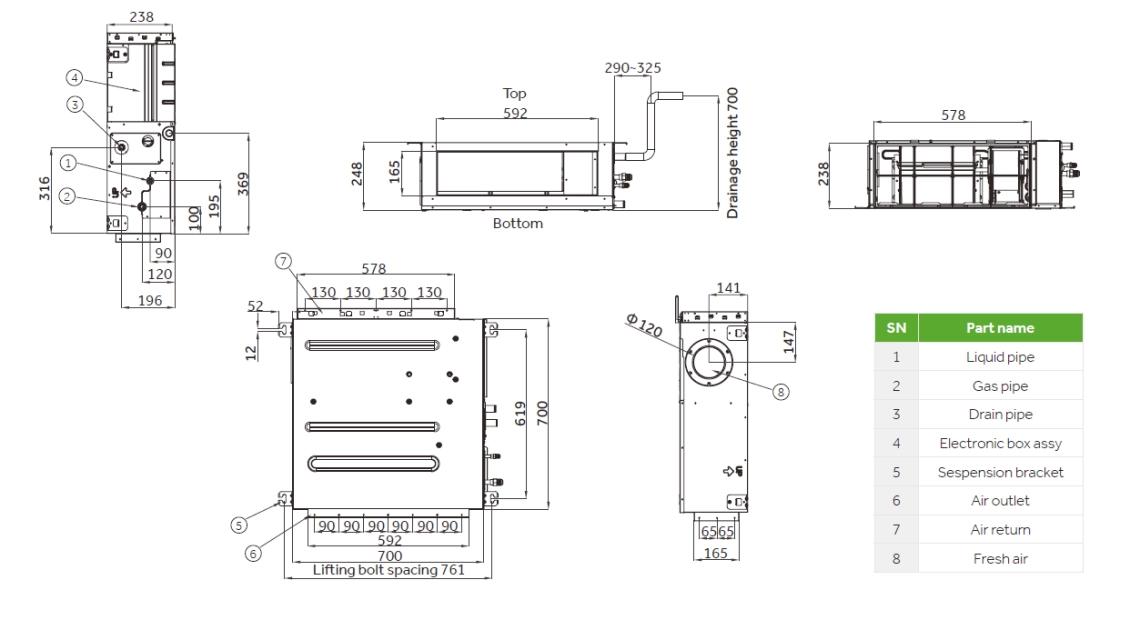

Габаритные размеры

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

MyCond канальный блок средний ESP габаритные размеры – 2



Габаритные размеры

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

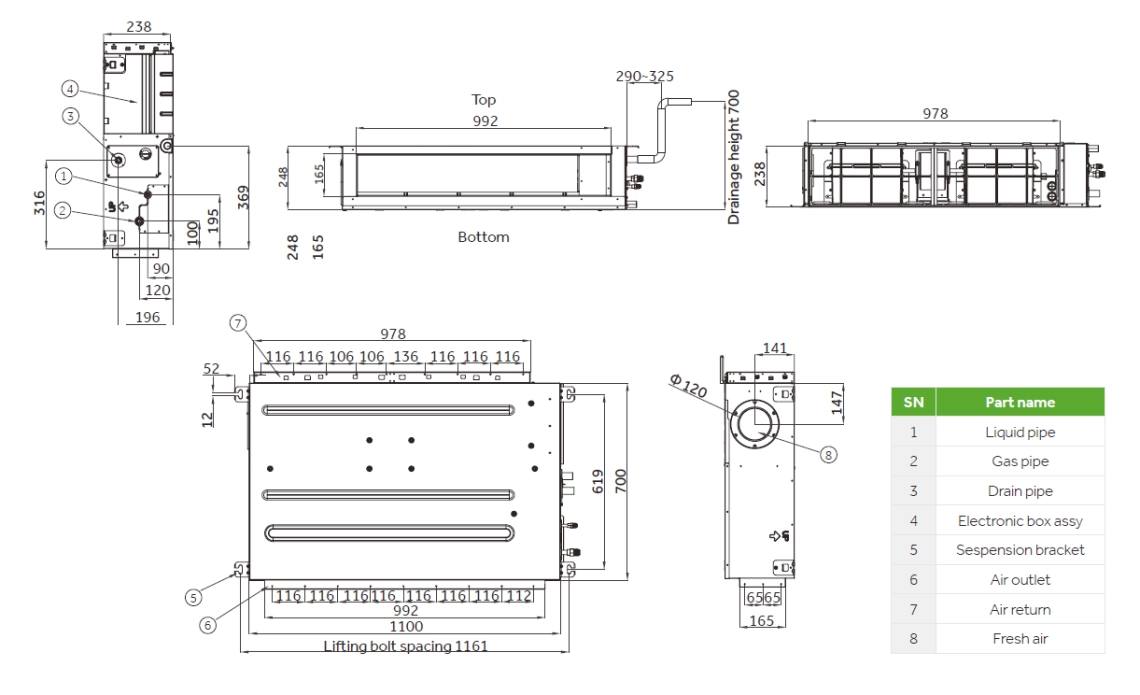

MyCond канальный блок средний ESP габаритные размеры – 3
